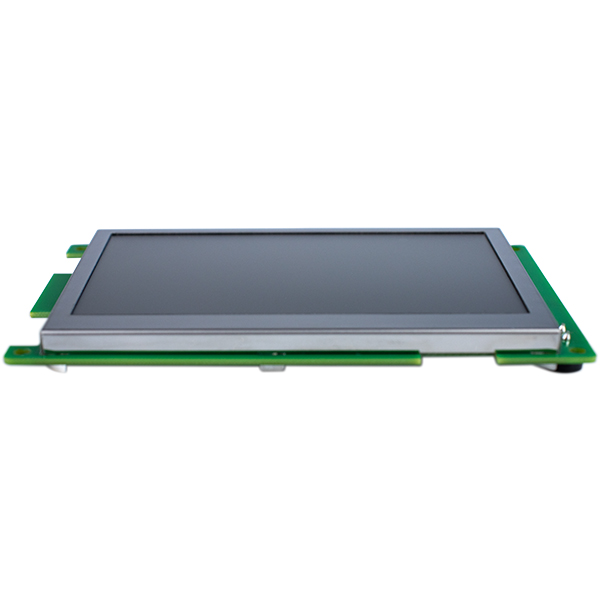

产品规格 |
||
|
硬件性能 |
型号 |
AMT043W024-L480X272R-0TT |
|
操作系统 |
UCOS |
|
|
显示屏 |
4.3" TFT LCD |
|
|
分辨率（Px） |
480X272 |
|
|
色彩 |
65536 |
|
|
亮度 |
250 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
4线式工业电阻触摸屏（表面硬度4H） |
|
|
CPU |
600MHz ARM9 内置32MB DDR2内存 |
|
|
存储器 |
16Mbyte SPI NOR Flash |
|
|
RTC |
不支持 |
|
|
蜂鸣器 |
支持 |
|
|
掉电数据保存 |
支持 |
|
|
USB端口 |
无 |
|
|
程序下载方式 |
SD卡 |
|
|
通讯端口 |
串口1:TTL 串口2:TTL |
|
|
电气规格 |
额定功率 |
最大2W |
|
额定电压 |
DC 5V |
|
|
电源保护 |
具备+/-250V雷击浪涌保护能力 |
|
|
允许失电 |
<5ms |
|
|
CE&ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-250V,群脉冲+/-2KV；静电接触放电+/-4KV；静电空气放电+/-8KV. |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
其他参数 |
防护等级 |
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 |
|
整机尺寸 |
121.9*73.2*14.3mm |
|
|
液晶屏尺寸 |
107.1*68.8*5mm |
|
|
有效显示区尺寸 |
95.0*53.9mm |
|
|
螺丝孔间距 |
114.8*66mm |
|
|
螺丝孔直径 |
3mm(建议配M3螺丝) |
|
|
整机净重 |
200g |
|
|
对应软件 |
上位：HMIStudio5.0 |
|
产品规格
硬件性能
型号
AMT043W024-L480X272R-1DEC
操作系统
UCOS
显示屏
4.3" TFT LCD
分辨率（Px）
480X272
色彩
65536
亮度
250 cd/m2
背光
LED （支持背光调节）
LED寿命
2万小时
触摸屏
电阻触摸屏
CPU
600MHz ARM9 内置32MB DDR2内存
存储器
16Mbyte SPI NOR Flash
RTC
支持
蜂鸣器
支持
掉电数据保存
支持
USB端口
无
程序下载方式
SD卡
通讯端口
串口1:RS485
串口2:RS232
电气规格
额定功率
最大2W
额定电压
DC9-30V
电源保护
具备+/-250V雷击浪涌保护能力
允许失电
<5ms
CE&ROHS
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-250V,群脉冲+/-2KV；静电接触放电+/-4KV；静电空气放电+/-8KV.
环境规格
工作温度
-10℃~50℃
存储温度
-30℃~70℃
环境湿度
10~90%RH(无冷凝)
抗震性
10-25Hz（X、Y、Z方向，2g/30分钟）
冷却方式
自然风冷
其他参数
防护等级
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20
整机尺寸
121.9*73.2*15.43mm
液晶屏尺寸
107.1*68.8*6.13mm
有效显示区尺寸
95.0*53.9mm
螺丝孔间距
114.8*66mm
螺丝孔直径
3mm(建议配M3螺丝)
整机净重
200g
对应软件
上位：HMIStudio5.0
显示尺寸
产品型号
整机尺寸
液晶屏模组尺寸
有效显示区尺寸
螺丝孔间距
4.3英寸
AMT043W024-L480X272R-0TT
121.9*73.2*14.3mm
107.1*68.8*5mm
95.0*53.9mm
114.8*66mm
显示尺寸
产品型号
整机尺寸
液晶屏模组尺寸
有效显示区尺寸
螺丝孔间距
4.3英寸
AMT043W024-L480X272R-1DEC
121.9*73.2*14.3mm
107.1*68.8*5mm
95.0*53.9mm
114.8*66mm
AMT043W024-L480X272R-0TT

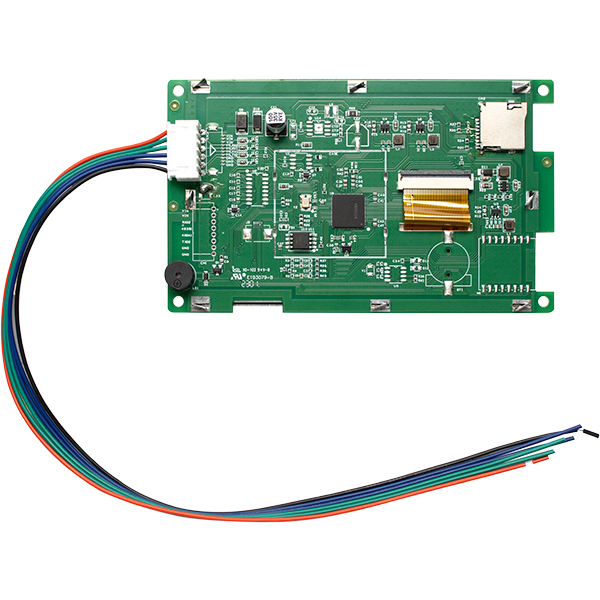

端口定义
器件位置编号
说明
①
6P 2.54mm接线端子
②
10P 1.0mm FPC连接器
③
6P 2mm接线端子
④
SD卡下载口
|
6P 2.54mm接线端子—① |
||||
|
Pin脚 |
定义 |
电源输入 |
串口1：TTL |
串口2：TTL |
|
1 |
VIN |
DC5V输入 |
|
|
|
2 |
RX2 |
|
|
TTL RXD2 |
|
3 |
RX1 |
|
TTL RXD1 |
|
|
4 |
TX1 |
|
TTL TXD1 |
|
|
5 |
TX2 |
|
|
TTL TXD2 |
|
6 |
GND |
电源地 |
信号地 |
信号地 |
|
10P 1.0mm FPC连接器-②(预留) |
||||
|
Pin脚 |
定义 |
电源输入 |
串口1：TTL |
串口2：TTL |
|
1,2,3 |
VCC |
DC5V输入 |
|
|
|
4 |
RX2 |
|
|
TTL RXD2 |
|
5 |
RX1 |
|
TTL RXD1 |
|
|
6 |
TX1 |
|
TTL TXD1 |
|
|
7 |
TX2 |
|
|
TTL TXD2 |
|
8,9,10 |
GND |
电源地 |
信号地 |
信号地 |
|
6P 2mm接线端子—③（预留） |
||||
|
Pin脚 |
定义 |
电源输入 |
串口1：TTL |
串口2：TTL |
|
1 |
VIN |
DC5V输入 |
|
|
|
2 |
RX2 |
|
|
TTL RXD2 |
|
3 |
RX1 |
|
TTL RXD1 |
|
|
4 |
TX1 |
|
TTL TXD1 |
|
|
5 |
TX2 |
|
|
TTL TXD2 |
|
6 |
GND |
电源地 |
信号地 |
信号地 |
注意
Note1：接线端子有6P 2.54mm接线端子、6P 2mm接线端子和10P 1.0mm FPC连接器两个选择，默认为6P 2.54mm接线端子，如选择10P 1.0mm FPC连接器，采购时跟商务进行说明，按最小采购量进行贴片处理；
AMT043W024-L480X272R-1DEC
端口定义
器件位置编号
说明
①
6P 2.54mm接线端子
②
10P 1.0mm FPC连接器
③
6P 2mm接线端子
④
SD卡下载口
|
6P 2.54mm接线端子—① |
||||
|
Pin脚 |
定义 |
电源输入 |
串口1：RS485 |
串口2：RS232 |
|
1 |
VIN |
DC9-30V输入 |
|
|
|
2 |
RX2 |
|
|
RS232 RXD2 |
|
3 |
RX1 |
|
RS485 B1 |
|
|
4 |
TX1 |
|
RS485 A1 |
|
|
5 |
TX2 |
|
|
RS232 TXD2 |
|
6 |
GND |
电源地 |
信号地 |
信号地 |
|
10P 1.0mm FPC连接器-②(预留) |
||||
|
Pin脚 |
定义 |
电源输入 |
串口1：TTL/RS485 |
串口2：TTL/RS232 |
|
1,2,3 |
VCC |
DC9-30V输入 |
|
|
|
4 |
RX2 |
|
|
RS232 RXD2 |
|
5 |
RX1 |
|
RS485 B1 |
|
|
6 |
TX1 |
|
RS485 A1 |
|
|
7 |
TX2 |
|
|
RS232 TXD2 |
|
8,9,10 |
GND |
电源地 |
信号地 |
信号地 |
|
6P 2mm接线端子—③（预留） |
||||
|
Pin脚 |
定义 |
电源输入 |
串口1：RS485 |
串口2：RS232 |
|
1 |
VIN |
DC9-30V输入 |
|
|
|
2 |
RX2 |
|
|
RS232 RXD2 |
|
3 |
RX1 |
|
RS485 B1 |
|
|
4 |
TX1 |
|
RS485 A1 |
|
|
5 |
TX2 |
|
|
RS232 TXD2 |
|
6 |
GND |
电源地 |
信号地 |
信号地 |
注意
Note1：接线端子有6P 2.54mm接线端子、6P 2mm接线端子和10P 1.0mm FPC连接器两个选择，默认为6P 2.54mm接线端子，如选择10P 1.0mm FPC连接器，采购时跟商务进行说明，按最小采购量进行贴片处理；

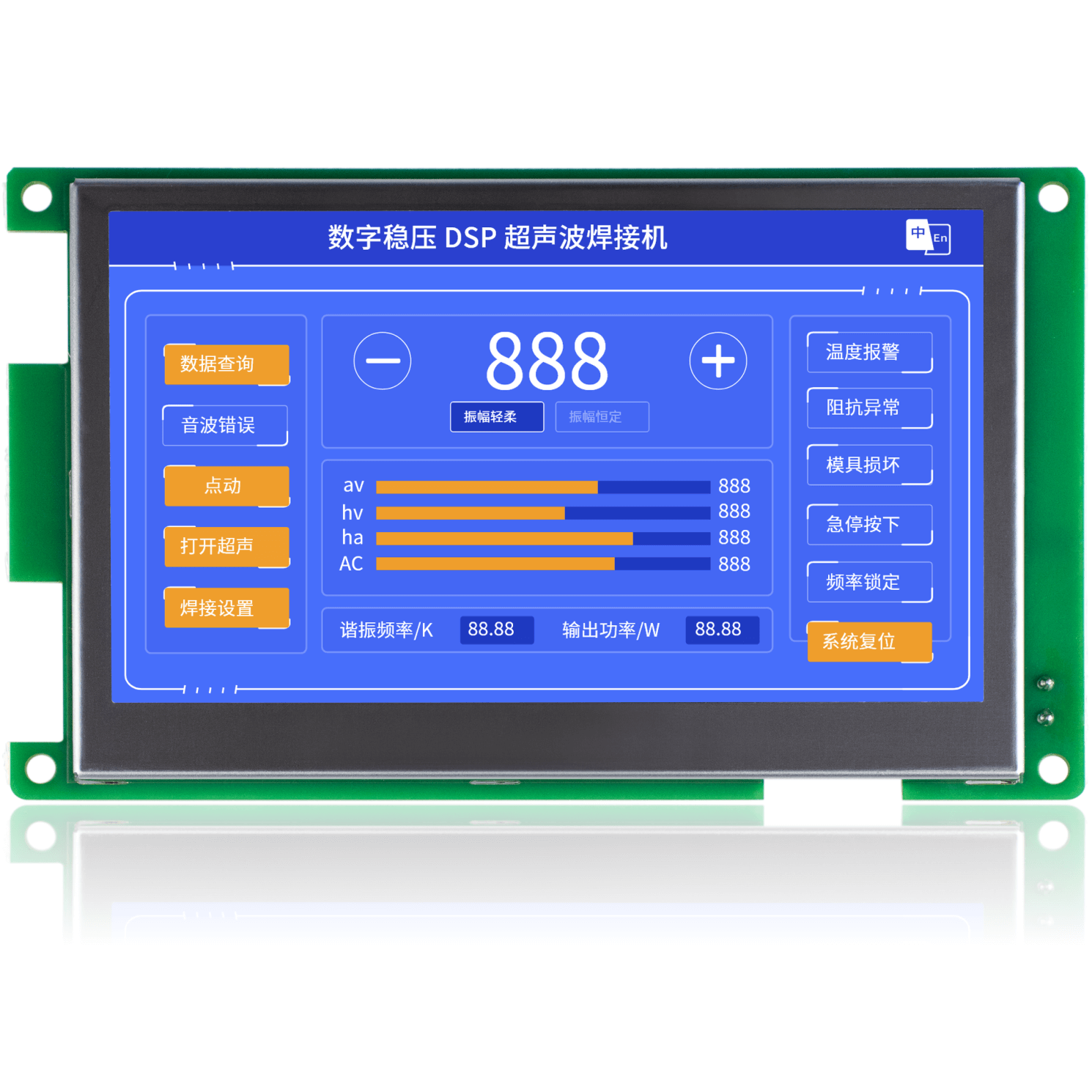

上位组态软件HMIStudio是一套客户可以进行任意编辑的上位软件，客户的应用程序全部基于上位软件进行开发，上位软件由丰富的控制组成，任意组合，从而实现客户所想要的功能：
控件包含有：
|
开关按钮 |
包括“位按钮”“字按钮”“指示灯”“画面按钮”“功能按钮”“多态按钮”对连接设备进行触摸操作，监视状态 |
|
数值输入及显示 |
包括多种进制输入和显示，ASCII码输入和显示，用于显示所监视地址数值；另有时间显示，用于显示实时时间 |
|
流动块 |
模拟管道内液体流动状态的动画图形 |
|
静态文本/表格/刻度 |
多种基本图形，包括直线，圆，椭圆，矩形等 |
|
图片显示以及gif动画 |
显示一个或多个图片的图片显示框 |
|
仪表 |
柱状图,仪表,圆环，显示数据的某种状态值 |
|
消息显示 |
显示事先设定好的消息 |
|
报警显示 |
显示当前设备所发生的报警信息（分为数位报警和类比报警），在使用该控件之前必须先配置好报警设定(数位报警最多可建立512条，条件报警最多可建立32条) |
|
动态报警 |
用于显示当前的报警，它与报警控件不同的是动态报警条是以文字滚动的形式显示出当前的报警内容 |
|
XY曲线 |
实时动态的显示数据采集器的数据 |
|
历史曲线 |
以曲线形式显示历史记录收集器保存的数据 |
|
配方 |
建立类似药方的菜单(每个配方最多支持200个数据，最多可建立200个配方) |
|
多功能按钮 |
一个开关按钮，通过该按钮可以很方便快捷的达到各种功能要求 |
|
趋势图 |
绘制多个数据的参考曲线，准确地直观地判断某一数值在一段时间内的变化趋势 |
|
下拉框 |
用于选择对应状态功能 |
|
数据群组 |
以曲线的方式来显示寄存器地址N到寄存器地址N之间的数据变化 |
|
移动轨迹 |
以拖滚动块的方式来控制地址数据 |
|
二维码 |
动态生成二维码，通过扫描进入网址，支付等功能(单个画面最多10个二维码，一个组态不超过1000个二维码) |
上位机组态软件的扩展功能：
|
宏指令 |
C语言编程，实现各种比较复杂的逻辑或功能 |
|
PLC控制 |
通过PLC控制HMI(通过PLC寄存器数值控制HMI画面的切换、修改配方、写入配方数据到PLC、切换当前用户等级) |
|
语言 |
支持多国语言（最多支持6国语言） |
|
数据采集 |
可以对温度，压力，湿度等进行数据采集(数据采集最多可建立32个) |
|
资料传输 |
指同一种类型的地址上的数据传输，传输方式可以是周期性的（最快1秒传输一次），也可以是触发型的 |
|
HMI保护 |
设置了在一定的期限内HMI可以正常的使用HMI，如果时间超过了用户规定好的时间，则HMI会跳转到用户先前设置好的指定画面中去，在指定画面中用户只放置功能按钮下面的“面板保护解锁按钮” |
|
文件保护 |
打开工程时是否需要输入密码验证打开 |
|
用户密码等级 |
设置用户权限和密码，进入相应的权限需要输入相应的密码（一共8个用户等级） |
|
开机画面 |
用户可以自定义开机Logo画面 |
|
离线模拟 |
将画面编译下载到HMI中设备之前，可以利用 HMIStudio自带的离线模拟功能来校检一下组态画面的正确性和效果展示 |
|
在线模拟 |
在线模拟可以使你在没用HMI的情况下，通过个人的计算机（需先安装HMI组态软件）和plc等相关器件通讯 |
|
支持多种控制器通讯协议 |
适配各种PLC，变频器，伺服控制器，单片机控制系统等（三菱、松下、欧姆龙、台达、信捷、永宏、西门子、基恩士、LG、Modbus和自定义等协议）用户操作时只需要直接在软件上选择调用即可 |
|
自定义添加图库 |
支持自定义添加图库，用户可根据需要截取自己喜欢的图片加载到自定义图库用以调用 |
|
键盘 |
支持中英文键盘输入，用户可自由切换使用
|
|
图库 |
图库丰富，支持Png、Jpg、Gif、Bmp等多种格式图片,矢量图库，任意缩放无锯齿 |
