产品规格 |
||
|
硬件性能 |
型号系列 |
ASTGE043W024-L480X272R-A1D0C ASTGE043W024-L480X272R-A1E0C |
|
显示屏 |
4.3" TFT LCD |
|
|
分辨率（Px） |
480X272 |
|
|
色彩 |
24万 |
|
|
亮度 |
250 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
电阻触摸屏 |
|
|
CPU |
200MHz ARM Cortex-M4F 内置128KB SRAM内存 |
|
|
存储器 |
16Mbyte SPI NOR Flash |
|
|
RTC |
支持 |
|
|
蜂鸣器 |
支持 |
|
|
掉电数据保存 |
3S自动保存 |
|
|
USB端口 |
不支持 |
|
|
程序下载方式 |
SD卡下载 |
|
|
通讯端口 |
ASTGE043W024-L480X272R-A1D0C：1路 RS485串口； ASTGE043W024-L480X272R-A1E0C：1路 RS232串口； |
|
|

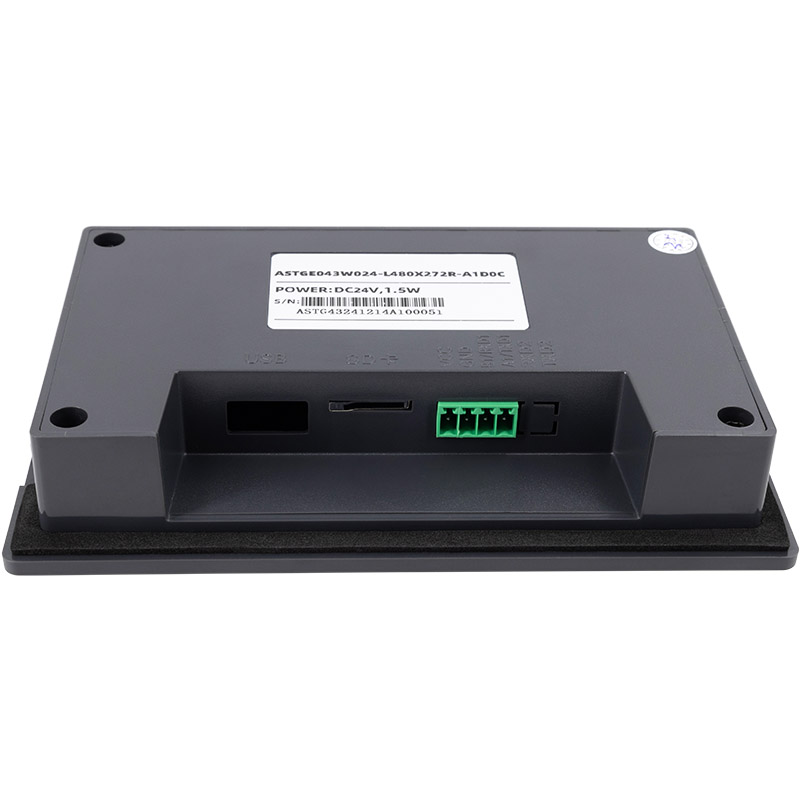

插接件规格 |
4Pin 3.5mm凤凰端子 |
|
|
电气规格 |
额定功率 |
最大1.5W |
|
额定电压 |
DC9~30V |
|
|
允许失电 |
<5ms |
|
|
ESD测试 |
接触放电：+/-4KV；空气放电：+/-6KV |
|
|
EFT测试 |
IEC 61000-4-4 国标 4(电压：±4KV；频率：5KHZ；时间：120S)，无重启，无显示异常，无触摸异常等现象，测试功能正常 |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
产品尺寸 |
整机尺寸 |
142*90.5*27mm |
|
有效显示区尺寸 |
95*54.8mm |
|
|
开孔尺寸 |
130*78mm |
|
|
建议开孔尺寸 |
132*80mm |
|
|
整机净重 |
157g |
|
|
对应软件 |
上位：HMILite |
|
|
产品系列 |
整机尺寸 |
有效显示区域尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
ASTGE043W023-L480X272R-A1D0C |
142*90.5*27mm |
95*54.8mm |
130*78mm |
132*80mm |
