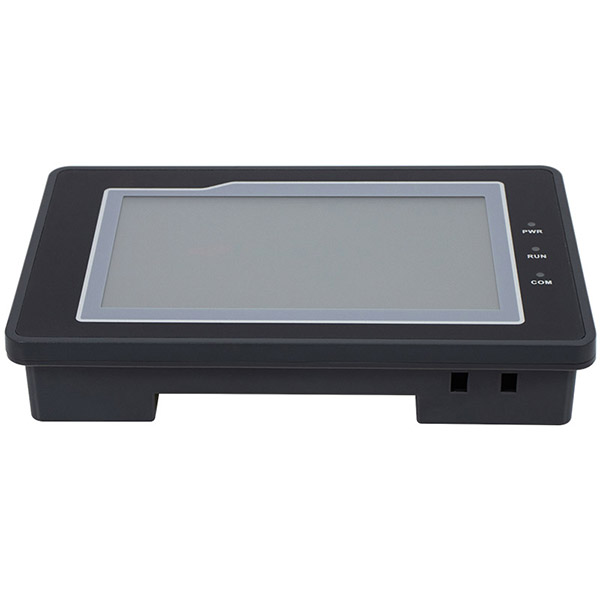

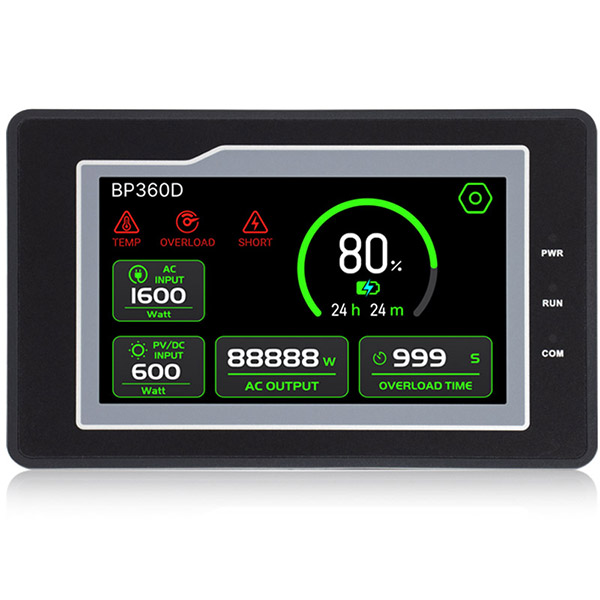

产品规格 |
||
|
硬件性能 |
型号系列 |
AMZ043W01RPGAG/AMZ043W01RPGDW |
|
显示屏 |
4.3" TFT LCD |
|
|
分辨率（Px） |
480X272 |
|
|
色彩 |
26万色 |
|
|
亮度 |
300 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
4线式工业电阻触摸屏（表面硬度4H） |
|
|
CPU |
32-bit 600MHz主频 ARM9 |
|
|
存储器 |
128M Byte SPI Nand Flash |
|
|
RTC |
实时时钟内置 |
|
|
4G |
AMZ043W01RPGAG：支持 AMZ043W01RPGDW：不支持 |
|
|
WIFI |
AMZ043W01RPGAG：不支持 AMZ043W01RPGDW：支持 |
|
|
蜂鸣器 |
有 |
|
|
掉电数据保存 |
支持 |
|
|
USB端口 |
1个USB2.0 Device端口，1个USB2.0 HOST端口 备注：按住屏幕通电5秒，自动进入系统参数设置界面，通过选择USB下载.或U盘下载切换下载模式 |
|
|
程序下载方式 |
USB，SD卡 ，U盘下载 |
|
|
U盘 |
支持 |
|
|
通讯端口 |
AMZ043W01RPGAG：支持RS232/RS485 AMZ043W01RPGDW：支持RS485 |
|
|
电气规格 |
额定功率 |
＜2W |
|
电压范围 |
DC 10-30V |
|
|
电源保护 |
具备+/-2KV雷击浪涌保护能力 |
|
|
允许失电 |
<5ms |
|
|
CE&ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-2KV,群脉冲+/-4KV；静电接触放电+/-8KV；静电空气放电+/-10KV. |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
其他参数 |
防护等级 |
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 |
|
整机尺寸 |
138*86*26mm |
|
|
有效显示区尺寸 |
95.04*53.86mm |
|
|
开孔尺寸 |
130*78mm |
|
|
建议开孔尺寸 |
132*80mm |
|
|
整机净重 |
168g |
|
|
对应软件 |
上位：HMIClient |
|
|
显示尺寸 |
产品系列 |
整机尺寸 |
有效显示区尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
4.3英寸 |
AMZ043W01RPGAG |
138*86*26mm |
95.04*53.86mm |
130*78mm |
132*80mm |
|
端口定义 |
|
|
器件位置编号 |
说明 |
|

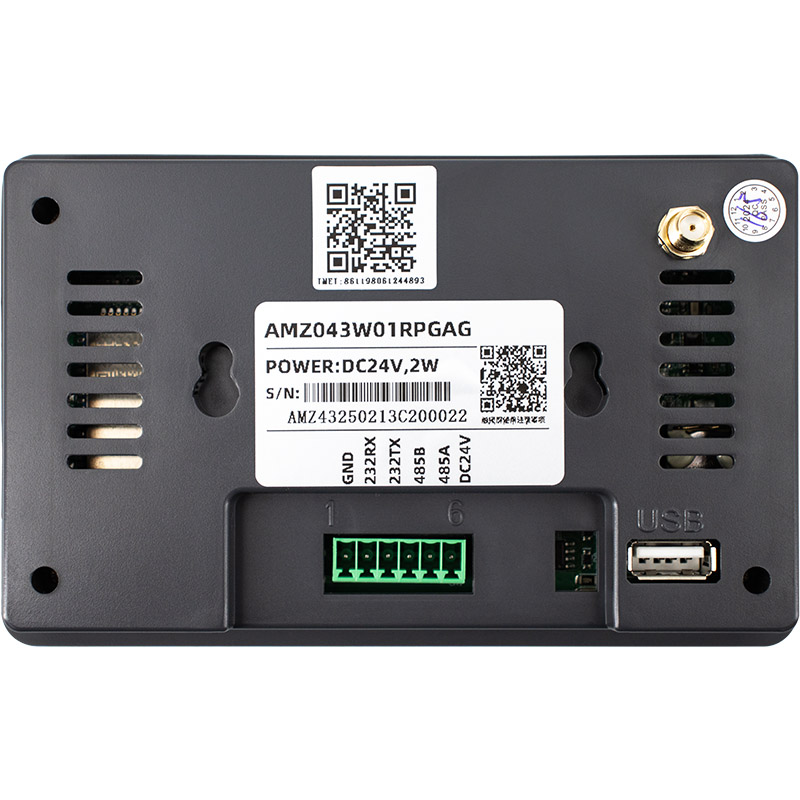

① |
电源和通讯端口 |
|
② |
USB A型 下载口 |
|
③ |
SD卡接口 |
|
④ |
SIM接口 |
|
⑤ |

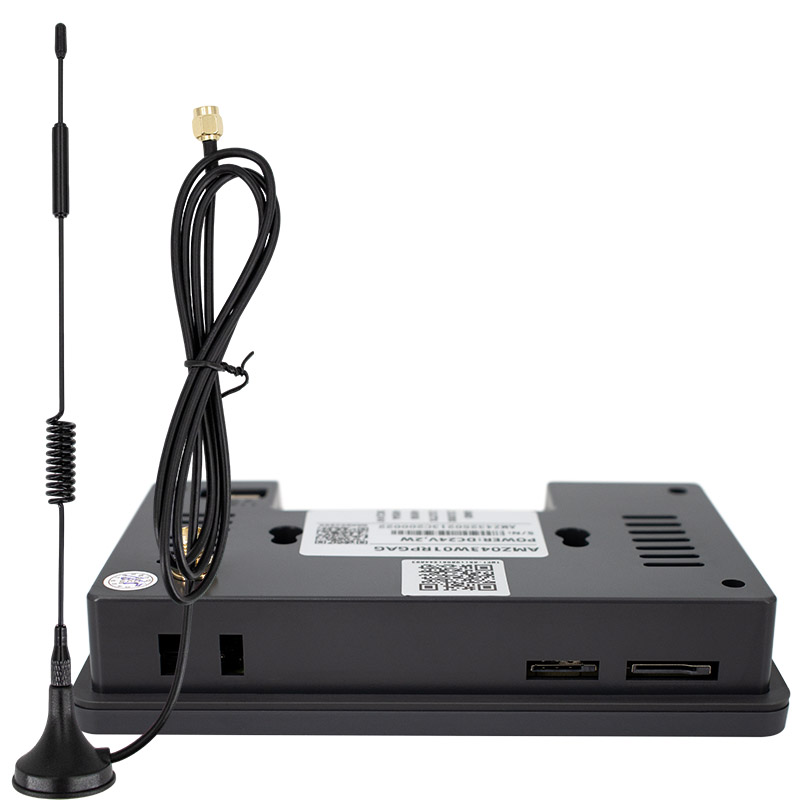

天线（4G屏外接）（WIFI屏内置天线） |
|
AMZ043W01RPGAG电源和通讯端口定义 |
||||
|
Pin脚 |
定义 |
电源 |
RS485 |
RS232 |
|
1 |
DC 0V |
电源负极输入 |
GND |
GND |
|
2 |
RS232 TX |
|
|
RS232 TX |
|
3 |
RS232 RX |
|
|
RS232 RX |
|
4 |
RS485 B |
|
RS485 B |
|
|
5 |
RS485 A |
|
RS485 A |
|
|
6 |
DC +24V |
电源正极输入 |
|
|
|

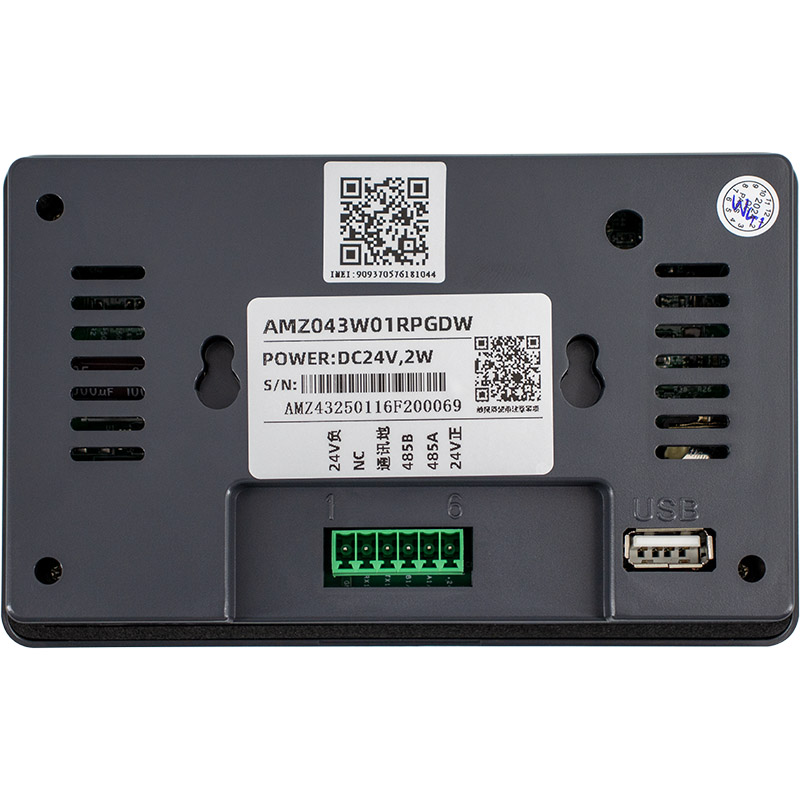

AMZ043W01RPGDW电源和通讯端口定义 |
|||
|
Pin脚 |
定义 |
电源 |
RS485 |
|
1 |
24v负 |
电源负极输入 |
GND |
|
2 |
NC |
|
|
|
3 |
通讯地 |
|
|
|
4 |
RS485 B |
|
RS485 B |
|
5 |
RS485 A |
|
RS485 A |
|
6 |
24V正 |
电源正极输入 |
|
|
AMZ043W01RPGAG |
|
|
AMZ |
AMZ串口屏系列； |
|
043 |
产品尺寸为4.3寸； |
|
W01 |
内存容量与FLASH类型: W01: 32MB DDR2+ 128M Byte NAND FLASH； W02: 32MB DDR2+ 64M Byte NOR FLASH； W06: 8MB DDR2+ 16M Byte SPI NOR FLASH； |
|
R |
R: 电阻TP；C: 电容TP；N: 无触摸； |
|
P |
P表示产品是6位3.5mm插拔式接线端子； |
|
G |
G表示外壳颜色灰色；A表示黑色；B表示蓝色; |
|
A |
A表示串口1通讯，支持（RS232，RS485)；D表示串口1通讯为RS485； |
|
G |
G：4G通讯模块；W：WIFI通讯模块； |
LET Cat1
EC200N-CN
区域/运营商
中国/印度
封装
LCC
模块尺寸(mm)
29.0*32.0*2.4
重量
约3.5g
温度范围
工作温度
-35℃~+75℃
扩展温度
-40℃~+85℃
频段信息
LTE-FDD
B1/B3/B5/B8
LTE-FDD
B34/B39/B40/B41
GSM/EDGE
GNSS
认证
运营商认证
中国：电信入库*
强制认证
中国：SRRC/NAL/CCC
其它认证
WHQL
数据传输速率
LTE-FDD(Mbps)
10(下行)/5(上行)
LTE-FDD(Mbps)
7.5(下行)/1(上行)
EDEG(kbps)
GPRS(kbps)
接口
(U)SIM
×1，1.8/3.0V
UART
×2
USB2.0
×1
PCM(数字音频)
×1
12C
×1
模拟音频接口
输入：×1；输出：×1
天线接口
×1
音频
语音编解码模式
MP3/ARM/WAV
语音
数字音频/模拟音频和VoLTE(Volce-over LTE)
突出特性
DTMF
支持
DFOTA
支持
音频回放/音频录制*
可选
QuecLocator*
支持
QuecFile*
支持
(U)SIM卡检测
支持
网络协议
网络协议
支持TCP/UDP/PPP/FTP/HTTP/NTP/PING/NITZ/CMUX/HTTPS/SMTP/MMS/FTPS/SMTPS/SSL/FILE协议
驱动
USB 转串口驱动
Windows 7/8/8.1/10
Linux 2.6*5.12
Android 4.x*11.x
RIL 驱动
Android 4.x*11.x
USB RNDIS 驱动
Windows 7/8/8.1/10
Linux 2.6*5.12
USB ECM 驱动
Linux 2.6*5.12
CPU 和片上存储器
内置 ESP32-C3 芯片，RISC-V 32 位单核微处理 器，主频最高 160 MHz
384 KB ROM
400 KB SRAM（其中 16 KB 专用于 cache）
8 KB RTC SRAM
其他
模块尺寸(mm)：18*14.3*3.2
重量：约3.5g
ESP32-C3-WROOM-02U：通过连接器连接外部天线
蓝牙
低功耗蓝牙（Bluetooth LE）：Bluetooth5、Blue-tooth mesh
速率支持125Kbps、500Kbps、1Mbps、2Mbps
广播扩展（Advertising Extensions）
多广播（Multiple Advertisement Sets）
信道选择（Channel Selection Algorithm #2）
WI-FI与蓝牙共存，共用同一个天线
WIFI
支持IEEE802.11b/g/n协议
工作信道中心频道率范围：2412~2484 MHZ
在2.4GHz频带20MHz和40MHz频宽
支持1T1R模式，数据速率高达150Mbps
无线多媒体（WMM）
帧聚合（TX/RX A-MPDU,TX/RX A-MSDU）
立即块确认（Immediate Block ACK）
分片和重组(Fragmentation and defragmenta-tion)
传输机会(Transmission opportunity,TXOP)
Beacon 自动监测(硬件 TSF)
4x虛拟 Wi-Fi 接口
同时支持基础结构型网络(Infrastructure BSS)Station 模式、SoftAP 模式、Station + SoftAP 模式和混杂模式请注意 ESP32-C3 系列在 Station 模式下扫描时,SoftAP 信道会同时改变
802.11 mC FTM
外设
15 个 GPIO
SPI、UART、I2C、12S、红外遥控(remote controlperipheral)、LED PWM 控制器、通用 DMA 控制器、TWA® 控制器(兼容 IS0 11898-1,即 CAN 规范 2.0)、USB 串口/JTAG 控制器、温度传感器、SAR 模/数转换器、通用定时器、看门狗定时器
工作条件
工作电压/供电电压:3.0~3.6V
工作环境温度：- 85 °℃ 版模组:-40~85°C
测试
HTOL/HTSL/UHAST/TCT/ESD/Latch-up
支持中国移动、中国联通、中国电信手机卡，手机卡规格是 Micro SIM。
智控云系统账号在手机APP或者微信小程序添加设备分为两种方式：
1、点击右上角新增设备扫码添加，扫描HMI背面的二维码（终端用户添加设备时需要输入控制码，控制码由制造厂商或经销商提供），自定义设备名称后点击确认入库进行绑定。
2、直接手动输入网关序列号，定义好设备名称后点击确认入库进行绑定。
①点击下载图标，②勾选USB下载，③勾选下载同步组态，④输入账号及密码，⑤点击下载
