产品规格 |
||
|
硬件性能 |
型号系列 |

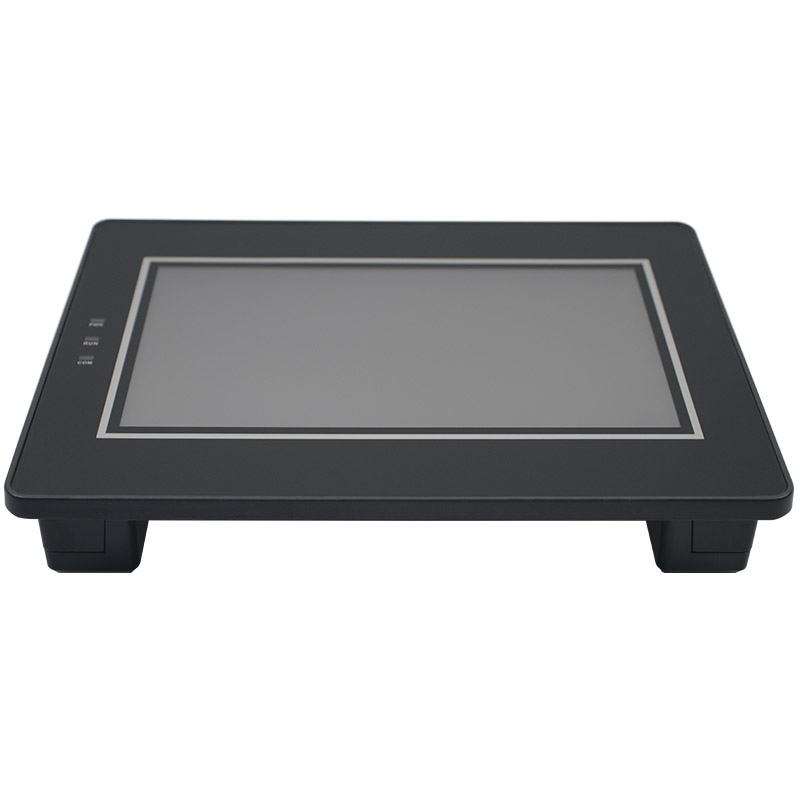

AMZ070W01RXGAG/AMZ070W01RXGAW |
|

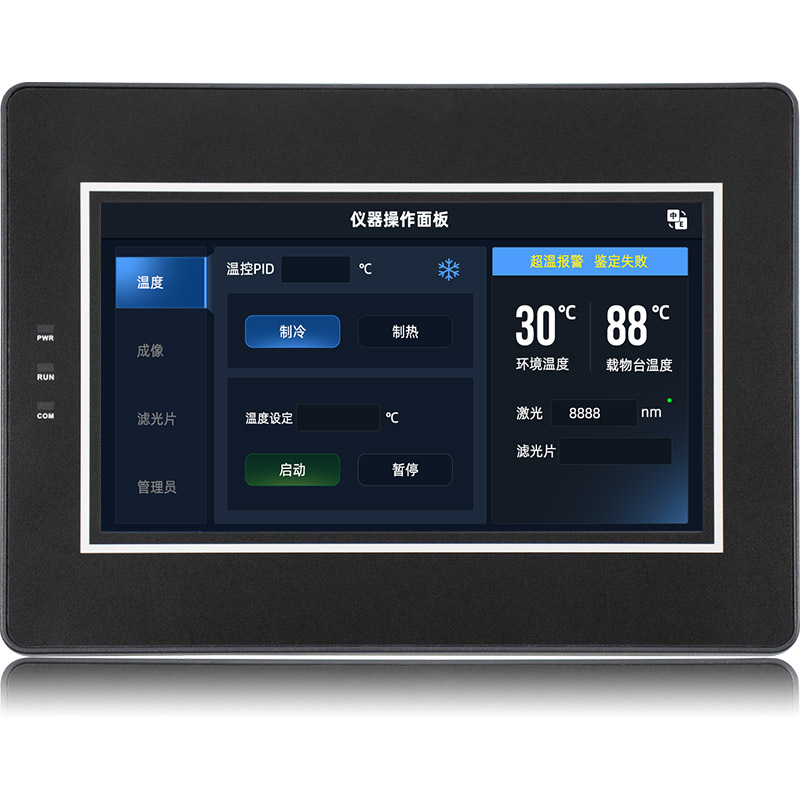

显示屏 |
7" TFT LCD |
|
|
分辨率（Px） |
800X480 |
|
|
色彩 |
26万色 |
|
|
亮度 |
400 cd/m2 |
|
|
背光 |
LED （支持背光调节） |
|
|
LED寿命 |
2万小时 |
|
|
触摸屏 |
4线式工业电阻触摸屏（表面硬度4H），可定制电容式触摸屏 |
|
|
CPU |
32-bit 600MHz主频 ARM9内置32MB DDR内存 |
|
|
存储器 |
128M Byte SPI Nand Flash |
|
|
RTC |
实时时钟内置 |
|
|
4G |
AMZ070W01RXGAG:支持 AMZ070W01RXGAW:不支持 |
|
|
WIFI |
AMZ070W01RXGAG:不支持 AMZ070W01RXGAW:支持 |
|
|
蜂鸣器 |
有 |
|
|
掉电数据保存 |
支持 |
|
|
USB端口 |
1个USB2.0 Device端口，1个USB2.0 HOST端口 备注：按住屏幕通电5秒，自动进入系统参数设置界面，通过选择USB下载.或U盘下载切换下载模式 |
|
|
程序下载方式 |
USB，U盘，SD卡 下载 |
|
|
U盘 |
支持 |
|
|
通讯端口 |
支持：RS485/RS232/RS422 |
|
|
电气规格 |
额定功率 |
3.5W |
|
电压范围 |
DC 10-30V |
|
|
电源保护 |
具备+/-2KV雷击浪涌保护能力 |
|
|
允许失电 |
<5ms |
|
|
CE&ROHS |
符合EN61000-6-2:2005，EN61000-6-4:2007标准；雷击浪涌+/-2KV,群脉冲+/-4KV；静电接触放电+/-8KV；静电空气放电+/-15KV. |
|
|
环境规格 |
工作温度 |
-10℃~50℃ |
|
存储温度 |
-30℃~70℃ |
|
|
环境湿度 |
10~90%RH(无冷凝) |
|
|
抗震性 |
10-25Hz（X、Y、Z方向，2g/30分钟） |
|
|
冷却方式 |
自然风冷 |
|
|
其他参数 |
防护等级 |
前面板符合IP65（配合平整盘柜安装），机身后壳符合IP20 |
|
整机尺寸 |
203*149*34mm |
|
|
有效显示区尺寸 |
154.1*85.9mm |
|
|
开孔尺寸 |
190*136mm |
|
|
建议开孔尺寸 |
192*138mm |
|
|
整机净重 |
400g |
|
|
对应软件 |
上位：HMIClient |
|
|
显示尺寸 |
产品型号 |
整机尺寸 |
有效显示区尺寸 |
开孔尺寸 |
建议开孔尺寸 |
|
7英寸 |
AMZ070W01RXGAG |
203*149*34mm |
154.1*85.9mm |
190*136mm |
192*138mm |
|

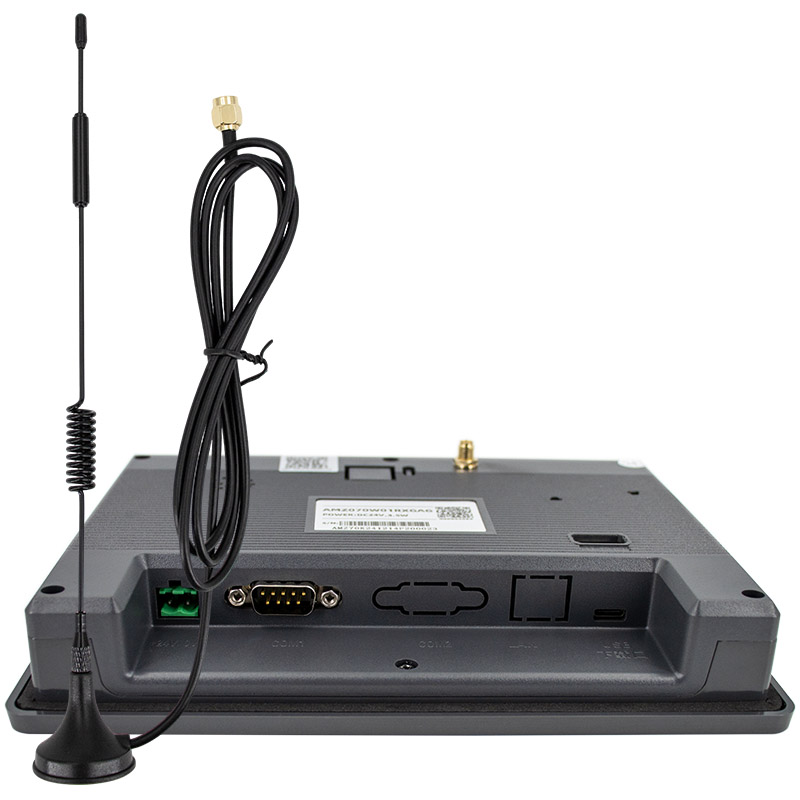

端口定义 |
|
|
器件位置编号 |
说明 |
|
① |
电源接口 |
|
② |
串口1通讯D-SUB9接口 |
|
③ |
USB A型 U盘口 |
|
④ |
TYPE C型 USB下载口 |
|
⑤ |
SIM卡接口 |
|
⑥ |
SD卡接口 |
|
⑦ |
天线（4G屏外接）（WIFI屏内置天线） |
|
电源接口——① |
||
|
Pin脚 |
定义 |
说明 |
|
1 |
+24V |
电源正极输入，DC10-30V |
|
2 |
GND |
电源负极输入 |
|
AMZ070W01RXGAG串口1 D-SUB9接口定义——② |
||||
|
Pin脚 |
定义 |
RS232 |
RS485 |
RS422 |
|
1 |
N.C. |
|
||
|
2 |
RXD |
RS232接收，接控制器RS232的发送端 |
|
|
|
3 |
TXD |
RS232发送，接控制器RS232的接收端 |
|
|
|
4 |
N.C. |
|
||
|
5 |
GND |
RS232/RS422/RS485 地 |
||
|
6 |
RX- |
|
|
RS422 接收-，接控制器RS422的TX- |
|
7 |
RX+ |
|
|
RS422 接收+，接控制器RS422的TX+ |
|
8 |
TX- |
|
RS485 B- |
RS422发送-，接控制器RS422的RX- |
|
9 |
TX+ |
|
RS485 A+ |
RS422发送+，接控制器RS422的RX+ |
|

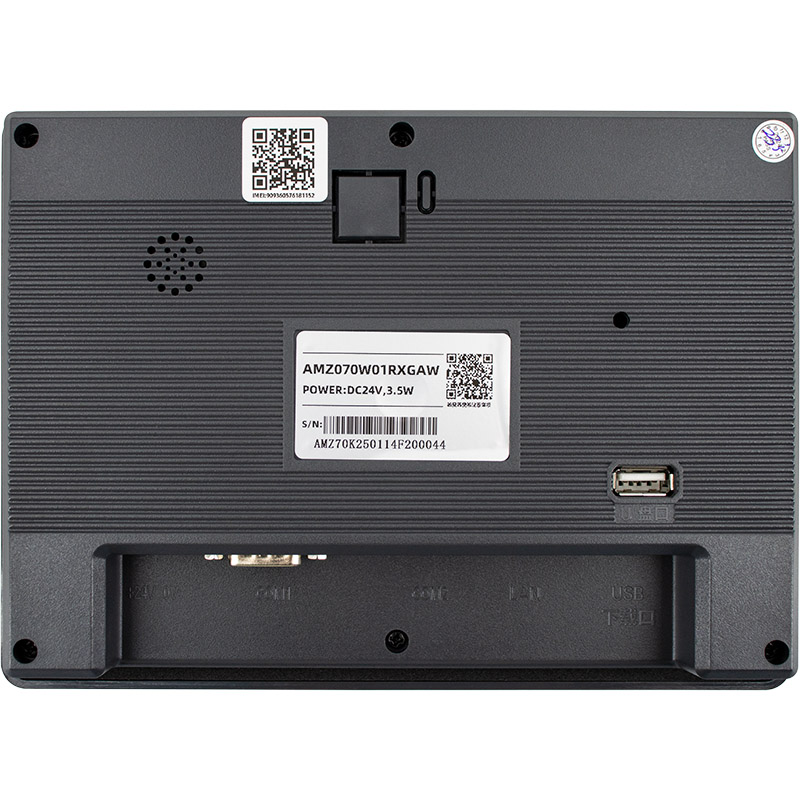

AMZ070W01RXGAW串口1 D-SUB9接口定义——② |
||||
|
Pin脚 |
定义 |
RS232 |
RS485 |
RS422 |
|
1 |
N.C. |
|
||
|
2 |
RXD |
RS232接收，接控制器RS232的发送端 |
|
|
|
3 |
TXD |
RS232发送，接控制器RS232的接收端 |
|
|
|
4 |
N.C. |
|
||
|
5 |
GND |
RS232/RS422/RS485 地 |
||
|
6 |
RX- |
|
|
RS422 接收-，接控制器RS422的TX- |
|
7 |
RX+ |
|
|
RS422 接收+，接控制器RS422的TX+ |
|
8 |
TX- |
|
RS485 B- |
RS422发送-，接控制器RS422的RX- |
|
9 |
TX+ |
|
RS485 A+ |
RS422发送+，接控制器RS422的RX+ |
|

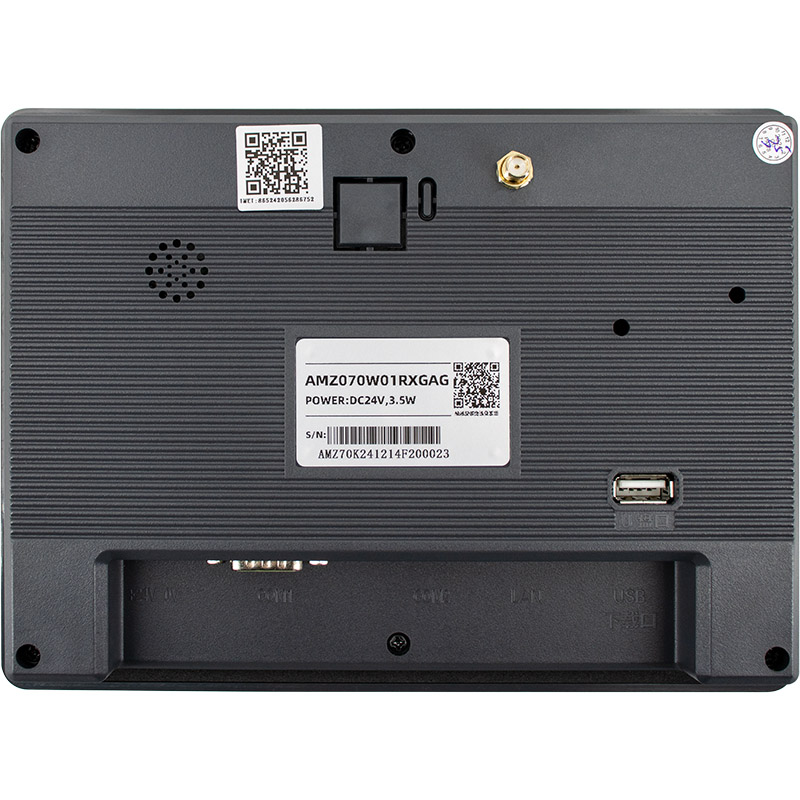

AMZ070W01RXGAG |
|
|
AMZ |
AMZ串口屏系列； |
|
070 |
产品尺寸为7寸； |
|
W01 |
内存容量与FLASH类型: W01: 32MB DDR2+ 128M Byte NAND FLASH； W02: 32MB DDR2+ 64M Byte NOR FLASH； W06: 8MB DDR2+ 16M Byte SPI NOR FLASH； |
|
R |
R: 电阻TP；C: 电容TP；N: 无触摸； |
|
X |
代表线下款； |
|
G |
G表示外壳颜色灰色；A表示黑色；B表示蓝色; |
|
A |
A表示串口1通讯，支持（232，485，422）； |
|
G |
G：4G通讯模块；W：WIFI通讯模块； |
|
LET Cat1 |
EC200N-CN |
|
区域/运营商 |
中国/印度 |
|
封装 |
LCC |
|
模块尺寸(mm) |
29.0*32.0*2.4 |
|
重量 |
约3.5g |
|
温度范围 |
|
|
工作温度 |
-35℃~+75℃ |
|
扩展温度 |
-40℃~+85℃ |
|
频段信息 |
|
|
LTE-FDD |
B1/B3/B5/B8 |
|
LTE-FDD |
B34/B39/B40/B41 |
|
GSM/EDGE |
|
|
GNSS |
|
|
认证 |
|
|
运营商认证 |
中国：电信入库* |
|
强制认证 |
中国：SRRC/NAL/CCC |
|
其它认证 |
WHQL |
|
数据传输速率 |
|
|
LTE-FDD(Mbps) |
10(下行)/5(上行) |
|
LTE-FDD(Mbps) |
7.5(下行)/1(上行) |
|
EDEG(kbps) |
|
|
GPRS(kbps) |
|
|
接口 |
|
|
(U)SIM |
×1，1.8/3.0V |
|
UART |
×2 |
|
USB2.0 |
×1 |
|
PCM(数字音频) |
×1 |
|
12C |
×1 |
|
模拟音频接口 |
输入：×1；输出：×1 |
|
天线接口 |
×1 |
|
音频 |
|
|
语音编解码模式 |
MP3/ARM/WAV |
|
语音 |
数字音频/模拟音频和VoLTE(Volce-over LTE) |
|
突出特性 |
|
|
DTMF |
支持 |
|
DFOTA |
支持 |
|
音频回放/音频录制* |
可选 |
|
QuecLocator* |
支持 |
|
QuecFile* |
支持 |
|
(U)SIM卡检测 |
支持 |
|
网络协议 |
|
|
网络协议 |
支持TCP/UDP/PPP/FTP/HTTP/NTP/PING/NITZ/CMUX/HTTPS/SMTP/MMS/FTPS/SMTPS/SSL/FILE协议 |
|
驱动 |
|
|
USB 转串口驱动 |
Windows 7/8/8.1/10 Linux 2.6*5.12 Android 4.x*11.x |
|
RIL 驱动 |
Android 4.x*11.x |
|
USB RNDIS 驱动 |
Windows 7/8/8.1/10 Linux 2.6*5.12 |
|
USB ECM 驱动 |
Linux 2.6*5.12 |
|
电气特性 |
|
|
供电电压 |
3.4*4.5V，典型值3.8V |
|
功耗(典型值) |
2.μA @ 关机 0.8mA @ 休眠 16.8mA @ 空闲 |
CPU 和片上存储器
内置 ESP32-C3 芯片，RISC-V 32 位单核微处理 器，主频最高 160 MHz
384 KB ROM
400 KB SRAM（其中 16 KB 专用于 cache）
8 KB RTC SRAM
其他
模块尺寸(mm)：18*14.3*3.2
重量：约3.5g
ESP32-C3-WROOM-02U：通过连接器连接外部天线
蓝牙
低功耗蓝牙（Bluetooth LE）：Bluetooth5、Blue-tooth mesh
速率支持125Kbps、500Kbps、1Mbps、2Mbps
广播扩展（Advertising Extensions）
多广播（Multiple Advertisement Sets）
信道选择（Channel Selection Algorithm #2）
WI-FI与蓝牙共存，共用同一个天线
WIFI
支持IEEE802.11b/g/n协议
工作信道中心频道率范围：2412~2484 MHZ
在2.4GHz频带20MHz和40MHz频宽
支持1T1R模式，数据速率高达150Mbps
无线多媒体（WMM）
帧聚合（TX/RX A-MPDU,TX/RX A-MSDU）
立即块确认（Immediate Block ACK）
分片和重组(Fragmentation and defragmenta-tion)
传输机会(Transmission opportunity,TXOP)
Beacon 自动监测(硬件 TSF)
4x虛拟 Wi-Fi 接口
同时支持基础结构型网络(Infrastructure BSS)Station 模式、SoftAP 模式、Station + SoftAP 模式和混杂模式请注意 ESP32-C3 系列在 Station 模式下扫描时,SoftAP 信道会同时改变
802.11 mC FTM
外设
15 个 GPIO
SPI、UART、I2C、12S、红外遥控(remote controlperipheral)、LED PWM 控制器、通用 DMA 控制器、TWA® 控制器(兼容 IS0 11898-1,即 CAN 规范 2.0)、USB 串口/JTAG 控制器、温度传感器、SAR 模/数转换器、通用定时器、看门狗定时器
工作条件
工作电压/供电电压:3.0~3.6V
工作环境温度：- 85 °℃ 版模组:-40~85°C
测试
HTOL/HTSL/UHAST/TCT/ESD/Latch-up
4G搭载-SIM选择
支持中国移动、中国联通、中国电信手机卡，手机卡规格是 Micro SIM。
智控云系统账号在手机APP或者微信小程序添加设备分为两种方式：
1、点击右上角新增设备扫码添加，扫描HMI背面的二维码（终端用户添加设备时需要输入控制码，控制码由制造厂商或经销商提供），自定义设备名称后点击确认入库进行绑定。
2、直接手动输入网关序列号，定义好设备名称后点击确认入库进行绑定。
屏端设置
①点击下载图标，②勾选USB下载，③勾选下载同步组态，④输入账号及密码，⑤点击下载
